  • 产品名称:YT-2400智能阀门定位器

  • 产品型号:YT-2400
  • 产品厂商:永泰/YTC
  • 产品价格:0
  • 折扣价格:0
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
YT-2400智能阀门定位器是从控制器或控制系统接受4~20mA的电流信号,YT-2400智能阀门定位器通过内置的高性能微处理器的处理可**控制阀门开度,并且可进行自动设定,PID佳控制,阀位信号反馈,HART通讯等强有力功能的新一代主力产品。
详情介绍:

YT-2400智能阀门定位器

1.产品简介

YT-2400智能阀门定位器是从控制器或控制系统接受4~20mA的电流信号通过内置的高性能微处理器的处理可**控制阀门开度并且可进行自动设定PID佳控制阀位信号反馈HART通讯等强有力功能的新一代主力产品

2.特点

产品外部装有液晶屏LCD),因此可以在现场直接确认定位器的状态

采用ExdIIBT6+H2防爆结构可在具有氢气的环境使用

抗震性能强可适用于绝大部分现场

先导阀独立安装在主机外部可独立装卸方便维护

运行中气源压力的变化不影响产品的工作

简单操作按钮即可进行自动设定

耗气量小对于大型工厂可节约能源经济性好

可适用于低电压8.5V),因此对于控制系统几乎没有限制

外部装有可调节型节流孔因此对于在小型执行机构产生的振荡现象可以一边观看一边把节流孔调整到佳状态

通过HART通讯可以获得阀门和定位器的各种情报。(HART通讯功能是选项

可添加阀位输出模块来确认阀门的开度。(阀位反馈功能是选项

可任意设定线性快开等百分比等流量特性

用户可任意设定16个点来实现特殊的流量特性

强制全关的起始点信号百分比可任意设定

在现场不用其它设备通过简单操作按钮即可调整PID

通过手动开关A/M),可直接向执行机构输入减压阀的空压

可进行4~12mA,12~20mA的分程控制

通过手动调整可指定零位和量程进行分程控制

通过手动运行功能可以任意调节阀门开度方便确认阀门的正常与否

具有IP66优良的防护等级

选用耐腐蚀性能强的环氧聚酯进行电喷处理因此可在具有腐蚀性的大气环境中长时间使用

内部结构非常简单进行了模块化减小了故障的几率维护简便

3.主要技术参数

项目:YT-2400L单作用双作用、YT-2400R单作用双作用

输入信号:4~20mA DC

低电流信号:3.2mA (标准型)3.8mA (Hart)

气源输入压力:1.4~7kgf/cm2(0.14~0.7MPa)

行程:YT-2400L10~150mm、YT-2400R:0~90°

阻抗:大500Ω/20mA DC

气源接口:PT 1/4, NPT1/4, G1/4

压力表接口:PT 1/8, NPT1/8

电源接口:PF 1/2(标准型)NPT1/2(选项)

防爆等级:Ex d IIB T6+H2防护等级IP66

环境温度:工作温度30~85℃,防爆温度20~60

线性:± 0.5% F.S.

滞后度:0.5% F.S.

灵敏度:± 0.2% F.S.

重复性:0.3% F.S.

流量:70 LPM

耗气量:2LPM以下(输入压力为1.4K)

输出特性:线性快开等百分比用户自定义(可设定16)

抗震系数:6G(100Hz)

环境湿度:5~95% RH (40)

通讯选项):HART通讯

反馈信号选项):4~20mA (DC 10~30V)

材质:压铸铝

重量:3.4kg (7.5Ib)

涂漆:环氧聚酯电喷

4.YT-2400智能阀门定位器选型方法

 undefined

5.YT-2400智能阀门定位器内部结构图

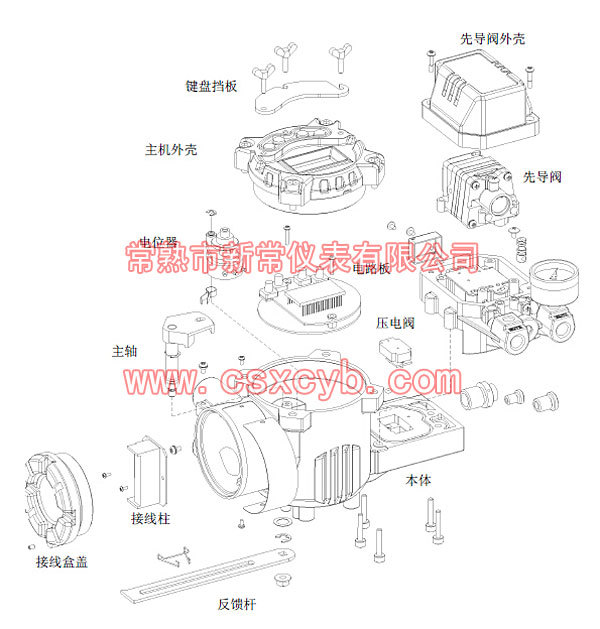

YT-2400L(直行程)的内部结构如下图所示(角行程产品除了反馈杆其它部分相同。)熟记内部结构和名称有利于产品维修和维护

 undefined

6.YT-2400智能阀门定位器外形尺寸图

 undefined
