简单介绍：
SPTM-5V智能阀位变送器是和控制阀或控制驱动器配套安装使用，接收阀门的旋转角度或行程位置，SPTM-5V智能阀位变送器按阀门开度相应的比例转换为4~20mA直流电流信号，传送到控制室的2线制(2 Wire Type)连接传送器。
详情介绍：
SPTM-5V智能阀位变送器
1.产品简介
SPTM-5V智能阀位变送器是和控制阀或控制驱动器配套安装使用，接收阀门的旋转角度或行程位置，按阀门开度相应的比例转换为4~20mA直流电流信号，传送到控制室的2线制(2 Wire Type)连接传送器。
2.特点
只须按一次按钮就可方便设定。
采用2线连接，布线方便。
具有很高的分辨率和信赖性。
零位和量程控制范围很大,调节方便。
不用更换零件就可实现正向和反向之间的转换。
3.主要技术参数
项目：SPTM-5VL和SPTM-5VR
连接方式：二线连接（2Wire）
输入信号范围：SPTM-5VL：0~36摄氏度；SPTM-5VR：0~90摄氏度
输出信号范围：4~20mA
阻 抗：Max.600Ω/ 28V DC
供给电压范围：9~28V DC
噪音范围：50mV p.p
电源接口：PF 1/2 (G 1/2)
防爆等级：Ex ia llC T6
温度范围动作范围： -30~85摄氏度,防爆温度范围:-20~60摄氏度
直 线 性：± 1% F.S.
滞 后 度：± 0.5% F.S.
灵 敏 度：± 0.2% F.S.
材 质：压铸铝
重 量：0.6Kg(1.3lb)

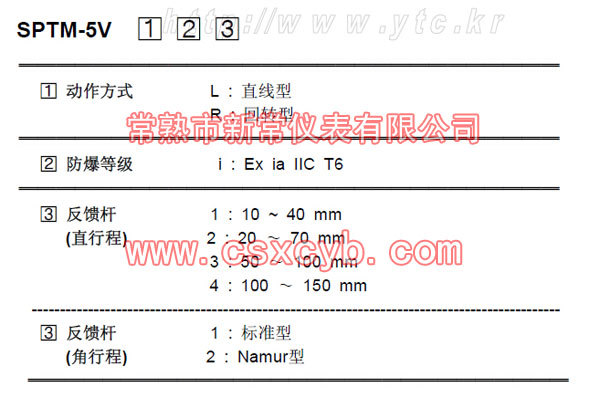

4.SPTM-5V智能阀位变送器选型方法

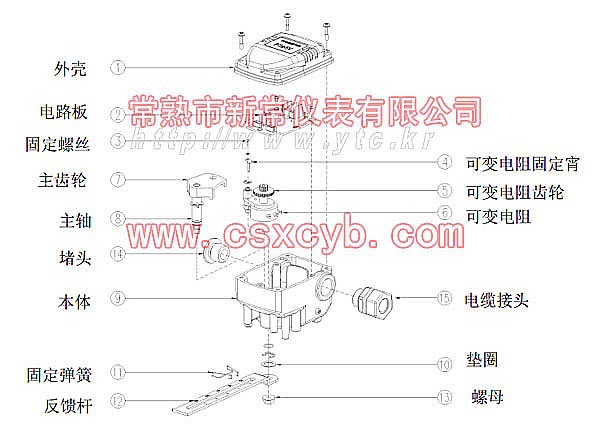

5.SPTM-5V智能阀位变送器内部结构图
SPTM-5VL的内部结构如下图。SPTM-5VR(回转型)除了反馈杆，其他结构相同。
6.SPTM-5V智能阀位变送器外形尺寸图
